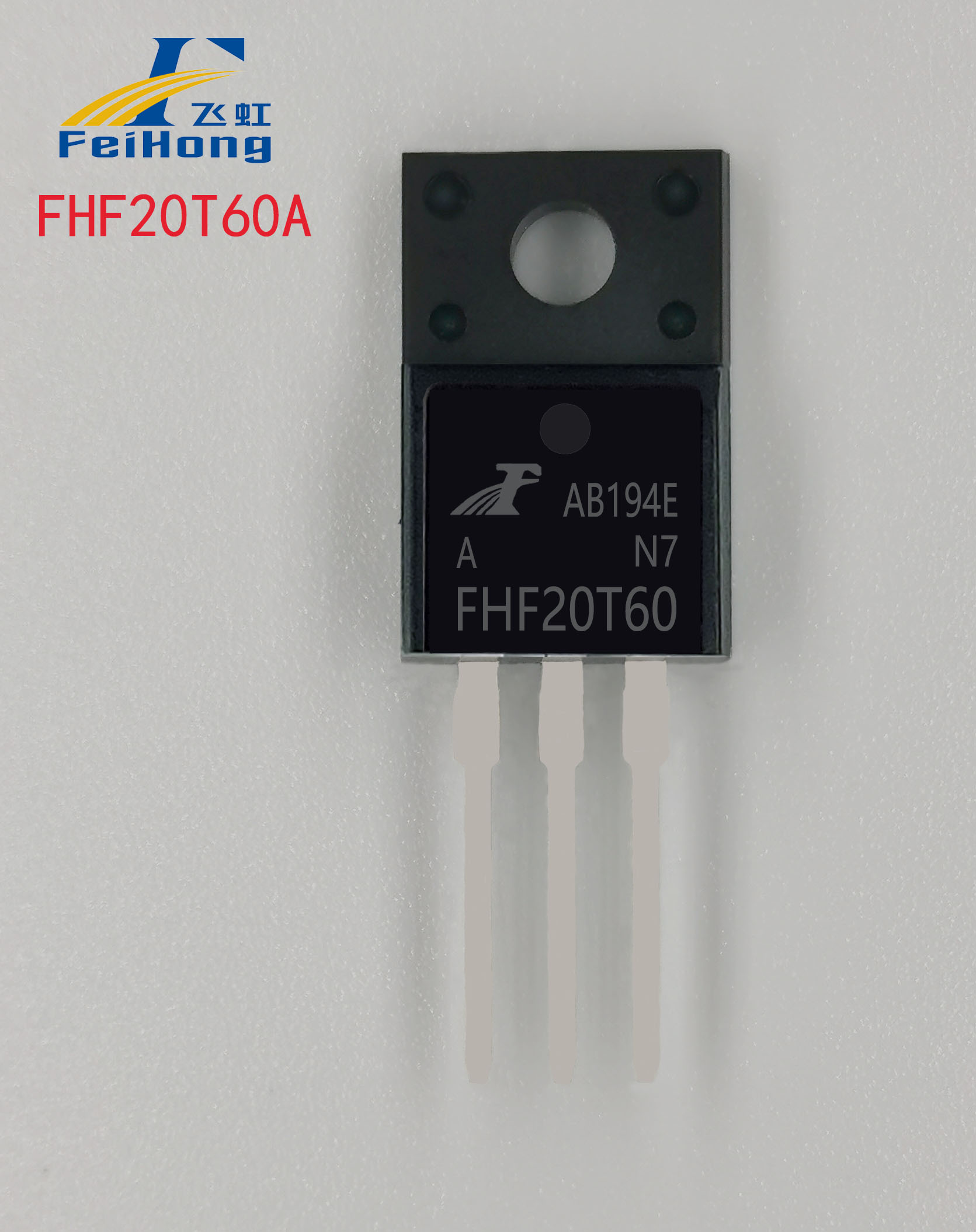

【FHF20T60A產品類型】

  N溝道溝槽柵截止型IGBT

【FHF20T60A產品描述】

       FHF20T60A是一款場N溝道溝槽柵截止型IGBT，使用Trench Field stop Ⅱ technology 和通過優化工藝，來獲得極低的 VCEsat 飽和壓降，并在導通損耗和關斷損耗（Eoff）之間做出來良好的權衡。出色的導通壓降與極短的拖尾電流為客戶在優化系統效率時提供有力的幫助，廣泛適用于AC220V輸出的高頻車載正玄波逆變器和戶外儲能電源等各類硬開關。

        其他IGBT管品牌替代型號：NCE20TD60BF的IGBT管

【FHF20T60A產品特點】

        高可靠性、擁有反向并行的快恢復二極管、Trench Field Stop  technology（拖尾電流非常短、出色的Vcesat飽和壓降、關斷損耗低）、擁有正溫度系數、適用頻率：20KHz。

【FHF20T60A產品參數】

【 FHF20T60A應用舉例】

        1、 FHF20T60A應用于高頻車載AC220V逆變器

               600W機型：使用4只FHF20T60A在逆變器的全橋拓?fù)浣Y(jié)構上

        2、FHF20T60A應用于戶外儲能電源

               220V輸出的逆變模塊（600W機型）

        3、FHF20T60A應用在電動工具

              由交流供電的樹墻修剪機、 吹葉機、電鋸和角磨機等，主要為電動工具設備中的電機驅動模塊，電機主要有：有刷直流、 三相無刷直流或感應電機，電機驅動使用三相電機驅動電路圖，與電機驅動介紹中的電路原理圖相同。

        4、FHF20T60A應用于電機驅動

             工業縫紉機（IGBT作為PFC和電機驅動元件，PFC+電機驅動電路（三相全橋拓?fù)浣Y(jié)構）

             伺服電機驅動器（如：電動叉車類使用三相電機驅動）

             變頻器

破壁機（在破壁機的馬達驅動部分）
